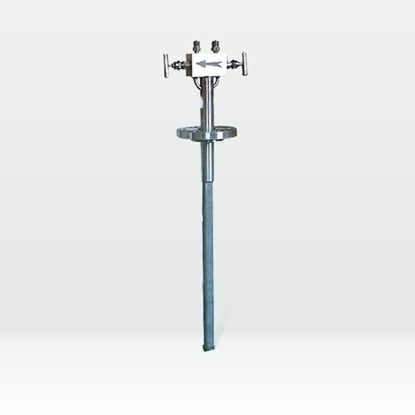

• 商品描述笛形匀速管与孔板的差压式流量传感器一样都遵循伯努利方程。它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。一般管道中的流速分布是不均匀的。如果是充分发展的流体，其速度分布为指数规律。为了****计量，将整个圆截面分成四个单元 面积相等的两个半圆及两个半环。阿牛巴流量计的检测杆是由一根中空的金属管组成，布置在垂直于流向的工艺管道中，迎流面钻两对总压孔，分别处于各单元面积的中央，它们分别反映了各单元面积的流速大小。由于各总压孔是相通的，传至检测杆中的各点总压值平均后，由总压引出管经高压接头，送到变送器的正压室。当笛型匀速管正确安装在有足够长度直管段的工艺管道上时，流量截面上应没有旋涡，整个截面的静压可认为是常数。在检测杆的背面中间设有检测孔，代表了整个截面的静压。经静压引出管由低压接头引至变送器的负压室，正、负压室测得的差压的平方与流量截面的平均流速成正比，从而获得差压与流量成正比的关系。1.法兰连接笛型匀速管传感器结构2.螺纹连接笛型匀速管传感结构1.测量管2.支撑管3.支撑法兰4.测量管固定法兰5.连接座6.引压管7.(正压)毛细引压管8.(低压)毛细引压管 1.测量管2.支撑管3.连接螺母4.测量管固定螺纹连接件5.连接座6.引压管7.(正压)毛细引压管8.(低压)毛细引压管****压损低笛形匀速管的****压力损失仅占差压的2～15%，而一般孔板的****损失却要占差压的40～80%。随着管径的增大，阿牛巴****压损可忽略不计，大大节省了动能成本测量精度高、稳定性好****度可达1.5％，稳定度可达±O.2％，并且长期稳定量程比宽量程比宽度达10：1适用性广可用于液体、气体和蒸汽流量等各种介质流量测量有利于管道布局笛形匀速管不仅适用于圆形管道，也适用于矩形管道。匀速管上下游直管段的长度要求比孔板低得多，给管道的布局设计带来了很大的灵活性，节省了费用安装和维护更加简便笛形匀速管重量轻，安装拆卸方便，无需起重工具，可以在被测管道不断流、不停车的情况下进行安装或拆卸1、量程比10：12、通用管径：100mm～3000mm3、测量精度：±1.5％4、重复精度：±0.2％5、工作压力：0～25Mpa6、工作温度：-20℃～500℃7、适用介质：空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽等8、连接方式：法兰连接、螺纹连接笛形匀速管安装尺寸示意图注：图中“L”，“r1、r2、r3、r4”为客户提供的管道参数计算所得。
  型号说 明HLVA笛型匀速管流量计 代号按照结构形式分类 1法兰连接笛型匀速管 2螺纹连接笛型匀速管 代号公称压力（MPa）(必选项) 1.61.6 2.52.5 4.04.0 6.36.3 1010 1616 2525 代号口径 (必选项) 100-3000DN100-DN3000 代号介质 (必选项) 1液体 2气体 3蒸汽 代号补偿形式 (可选项) N不带压力、温度补偿 P带压力补偿输出 T带温度补偿输出 代号变送器差压量程范围 (可选项) 0微差压量程 1低差压量程 2中差压量程 3高差压量程 代号是否带现场显示 (可选项) W节流装置传感器 X智能节流装置（流量计）1.请提供管道尺寸、壁厚、材质要求；2.请提供流体状况，如名称，****最小常用温度，****最小常用工作压力，****最小常用流量(如果是气体，还需提供是在工作状态下或20℃、101.325KPa标准状态下，介质组分等)，密度，粘度等；3.选择防腐型时，应注明被测腐蚀性介质和浓度百分比等。●要求工艺管道的内径与传感器的设计时一致。●插入式匀速管传感器安装时除了高压孔应正对流速方向外，必须保证传感器检测杆与工艺管道的轴线垂直,夹角偏差应小于7°(图a)；传感器总压孔中心与管道轴线夹角应小于7°(图b)；检测杆沿管道直径方向插入到底部，其角度偏差小于7°(图c)。 安装时****垂直误差示意图●对于垂直管道传感器可安装在管道水平面沿管道圆周360的任何位置上，高低压引压管应处于同一平面上；当测量液体时，应向下侧倾斜安装；当测量气体时应向上倾斜安装。●夹紧传感器的装置应保证不泄露，不松动，不位移。●由于传感器是以速度面积法为基础，采用近似积分理论，用较多的点来描述。 分布方程，并且是在充分发展的速度分布条件下建立的。所以，为了能得到一个理想的分布，必须在传感器前后有一定长度的直管段（见下表）序号均速管流量传感器安装位置上游侧下游侧有整流器无整流器同一平面不同平面1有一个90°弯头或三通6D7D9D3D2在同一平面内有两个90°弯头8D9D14D3D3在不同平面内有两个90°弯头9D19D24D4D4管道直径改变（收或扩）8D8D8D3D5部分开启的闸阀、球阀或其它节流8D8D8D3D

  注：（1）表中“D”为管道内径。（2）在管道段不足的情况下，上游应占管道全长的70％，下游占30％，此时仍可给出稳定的示值，但****度下降。

  序号故障现象产生的原因清除方案1无差压信号输出1、高低压阀未打开1、打开高低压阀2、平衡阀未旋紧2、旋紧平衡阀2差压信号输出过小1、导压系统有泄漏现象1、认真查找，排除泄露2、二次表量程选配不当2、调小差压变送器上限值3差压信号输出过大1、二次表量程选配不当1、调大差压变送器上限值2、背压孔堵塞2、清洗匀速管，排除堵塞
